控制下一代全固态电池的双电层动力学

在我们寻求清洁能源和碳中和的过程中，全固态锂离子电池(ASS-LIB)提供了可观的前景。ASS-LIB有望用于包括电动汽车(EV)在内的广泛应用。然而，这些电池的商业应用目前面临瓶颈——由于其高表面电阻，它们的输出会降低。此外，这种表面电阻的确切机制迄今尚不清楚。

研究人员将其与胶体物质(一种粒子在另一种物质中的微观分散体)中看到的称为“双电层”(或EDL)效应的现象联系起来。当胶体颗粒通过在其表面吸附分散介质的带负电荷的离子而获得负电荷时，就会发生EDL效应。

“这发生在固体/固体电解质界面，给全固态锂电池带来了问题，”东京理科大学(TUS)副教授TohruHiguchi博士解释道。Higuchi博士与来自TUS的MakotoTakayanagi博士以及来自国立材料科学研究所的TakashiTsuchiya博士和KazuyaTerabe博士一起设计了一种新技术来定量评估固体/固体电解质的EDL效应界面。

一篇详细介绍他们技术的文章发表在MaterialsTodayPhysics上。研究人员采用基于全固态氢端金刚石(H-diamond)的EDL晶体管(EDLT)进行霍尔测量和脉冲响应测量，以确定EDL充电特性。

通过在氢金刚石和锂固体电解质之间插入纳米厚的铌酸锂或磷酸锂夹层，该团队可以研究这两层界面处EDL效应的电响应。电解质的成分确实会影响电极界面周围小区域的EDL效应。当将某种电解质作为电极/固体电解质界面之间的夹层引入时，EDL效应会降低。

与铌酸锂/H-金刚石界面相比，磷酸锂/H-金刚石界面的EDL电容要高得多。

他们的文章还解释了他们如何改进为ASS-EDL充电的开关响应时间。“EDL已被证明会影响开关特性，因此我们认为通过控制EDL的电容可以大大改善ASS-EDL充电的开关响应时间。我们在电子中使用金刚石的非离子渗透特性场效应晶体管层，并将其与各种锂导体结合，”Higuchi博士说道。

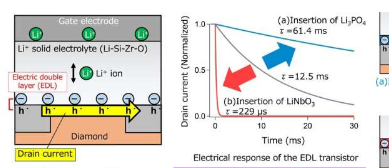

中间层加速和减速了EDL充电速度。EDLT的电气响应时间变化很大——范围从大约60毫秒(磷酸锂/H-金刚石界面的低速切换)到大约230微秒(铌酸锂/H-金刚石界面的高速切换)。然而，该团队展示了对EDL充电速度的控制超过两个数量级。

总之，研究人员能够在全固态设备中实现载波调制并改善其充电特性。Higuchi博士指出：“我们对锂离子导电层的研究结果对于提高界面电阻很重要，并可能导致未来实现具有优异充放电特性的全固态电池。”

总而言之，这是控制ASS-LIBs界面电阻的一个重要垫脚石，它催化了它们在许多应用中的可行性。它还将有助于设计更好的基于固体电解质的设备，这是一类还包括神经形态设备的小工具。

　　免责声明：本文由用户上传，与本网站立场无关。财经信息仅供读者参考，并不构成投资建议。投资者据此操作，风险自担。 如有侵权请联系删除！
